نمونه کار نمونه کار سالیدورک: طراحی سه‌بعدی و نقشه‌کشی قالب پرسی لاستیک

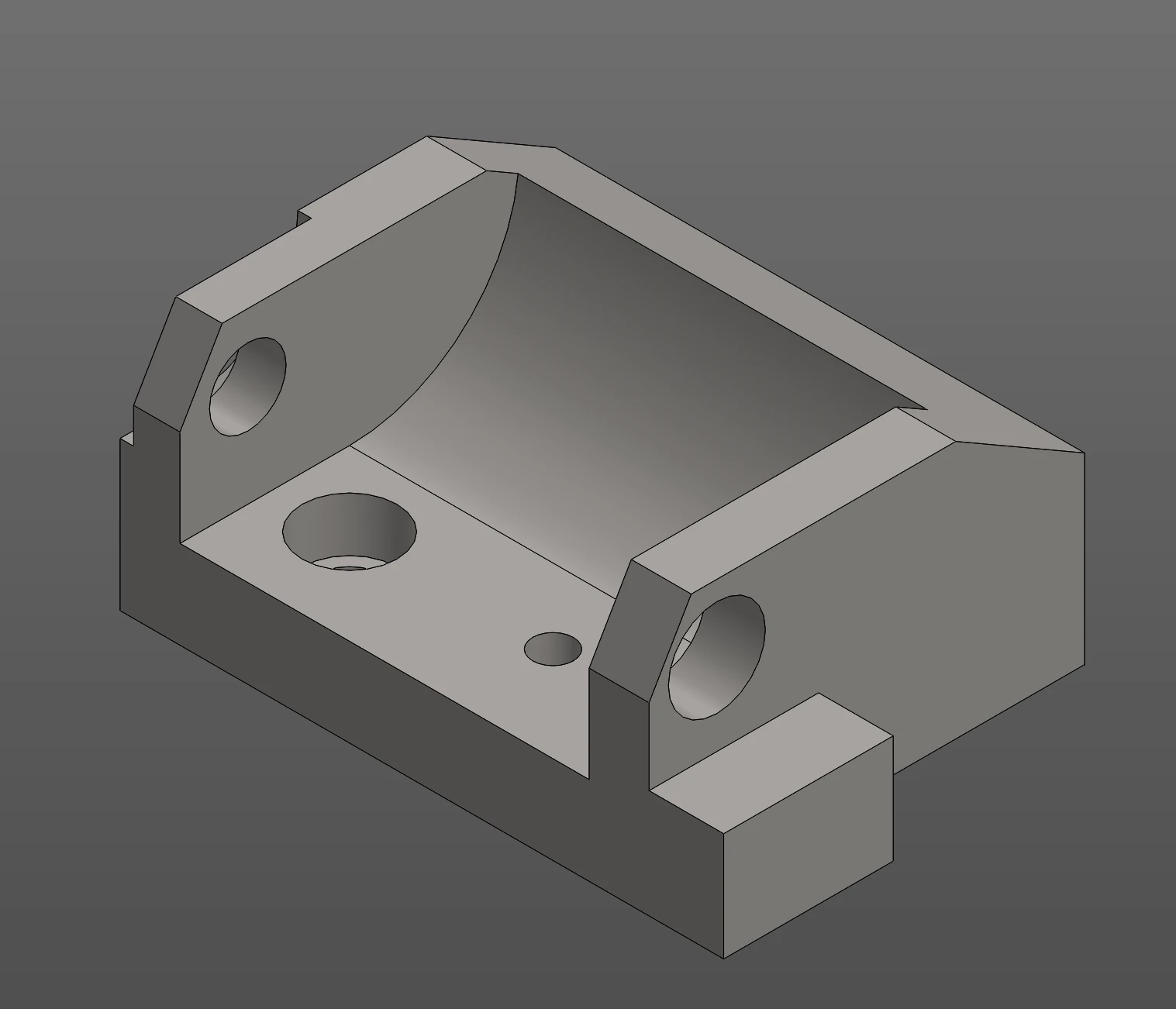

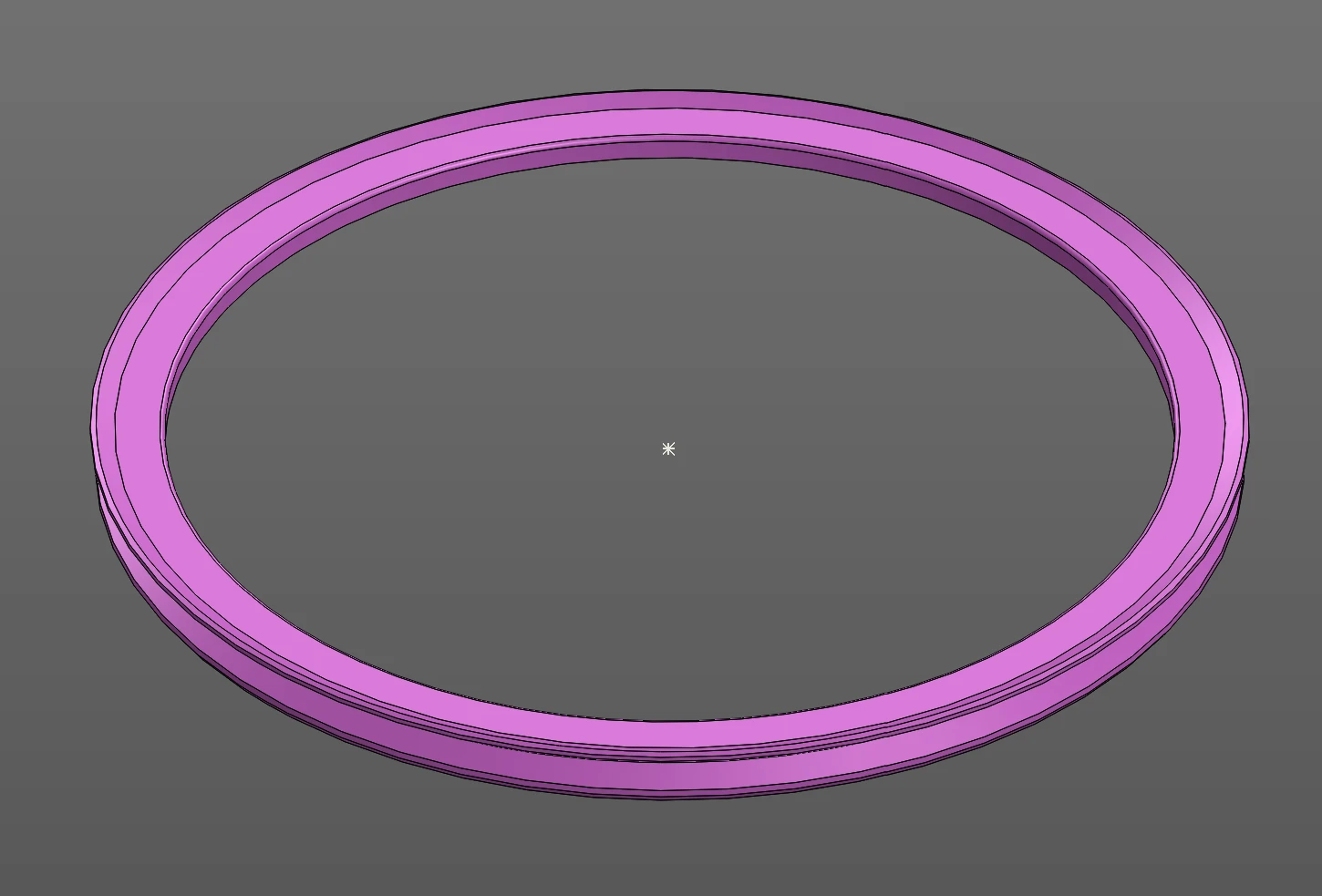

این پروژه شامل مدل‌سازی سه‌بعدی قطعه و طراحی صفر تا صد قالب پرسی لاستیک (Compression Mold) در محیط پارت و اسمبلی سالیدورک است.
تمامی مراحل طبق اصول استاندارد قالب‌سازی و ساخت صنعتی اجرا شده است.
اعمال ضریب انقباض: محاسبه و اعمال Shrinkage دقیق ۱.۶٪ روی حفره‌های قالب برای متریال NBR.

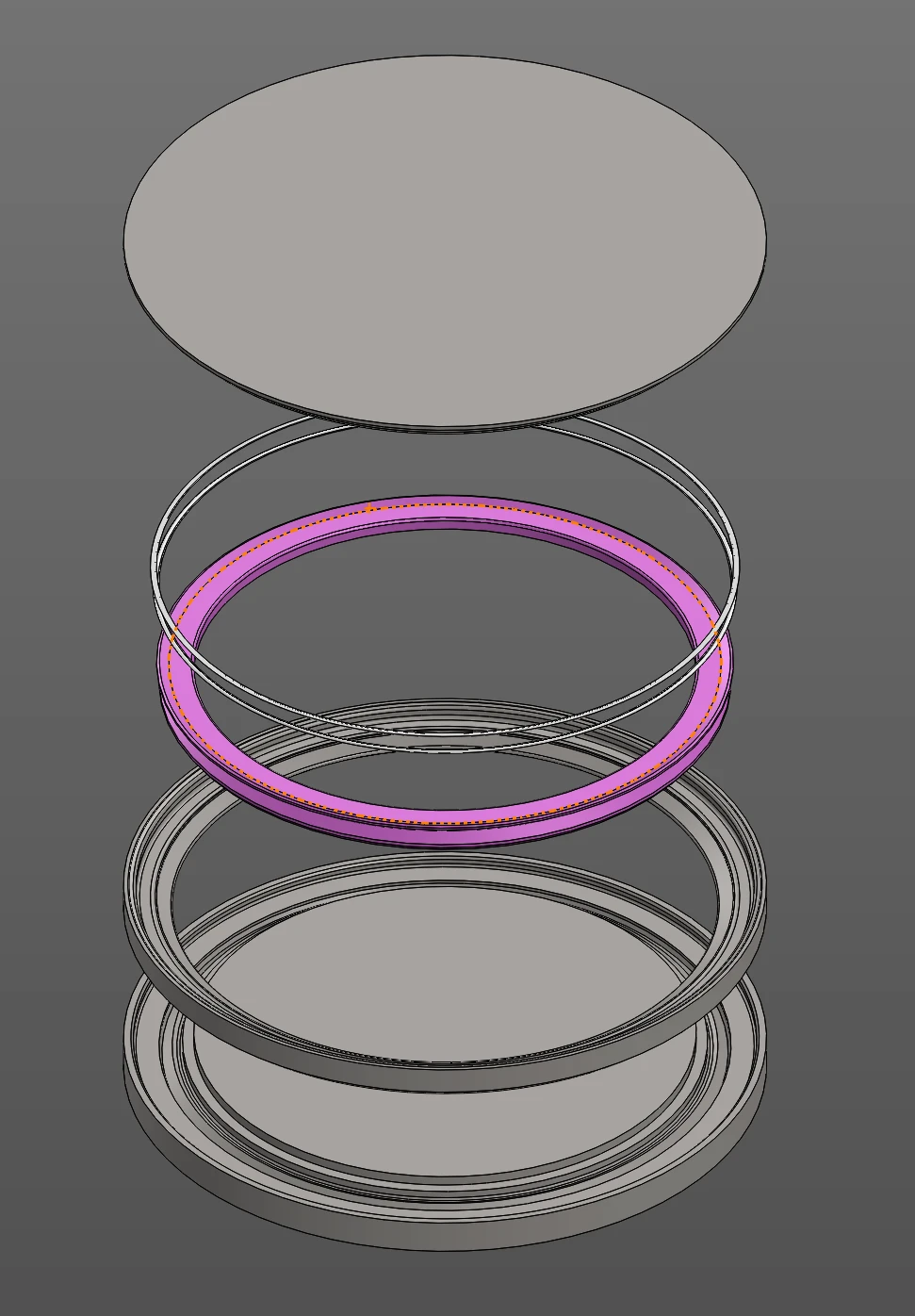

اجزای مکانیکی قالب: طراحی صفحات روبند، پین‌های راهنما جهت هم‌راستایی و شیارهای تخلیه هوا (هوادهی قالب).
متریال تخصصی: اختصاص فولاد MO40 به تکه‌های قالب و استخراج وزن کل به کیلوگرم.

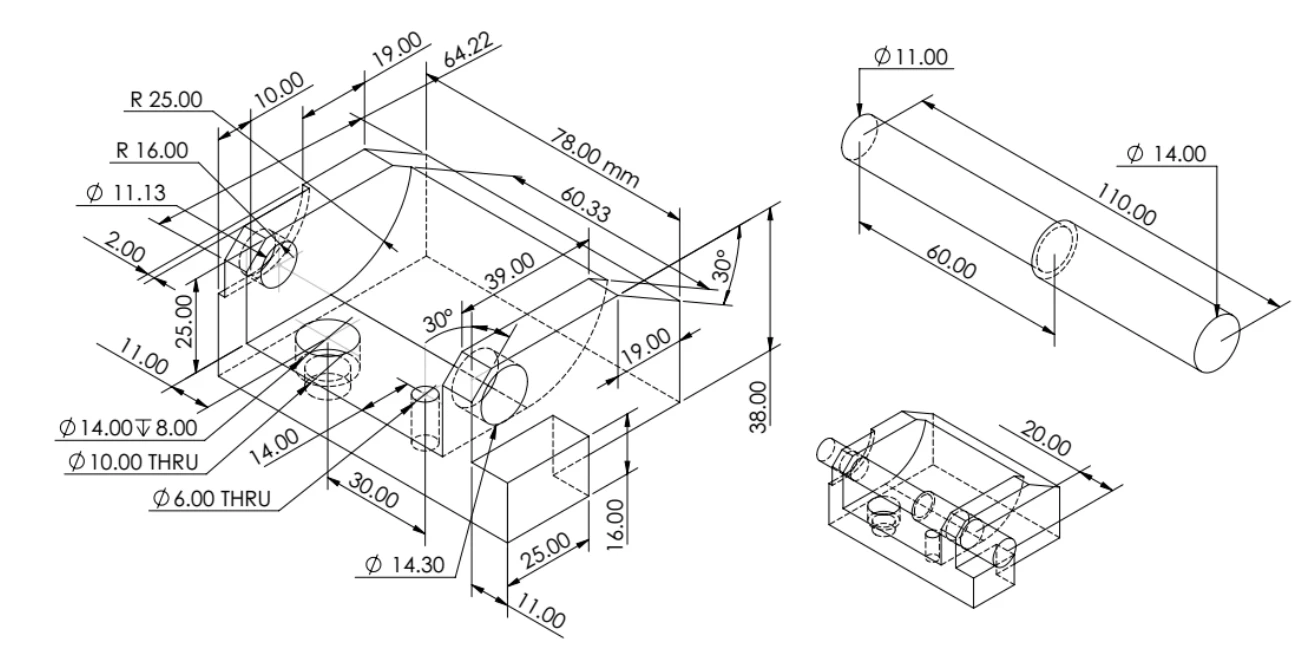

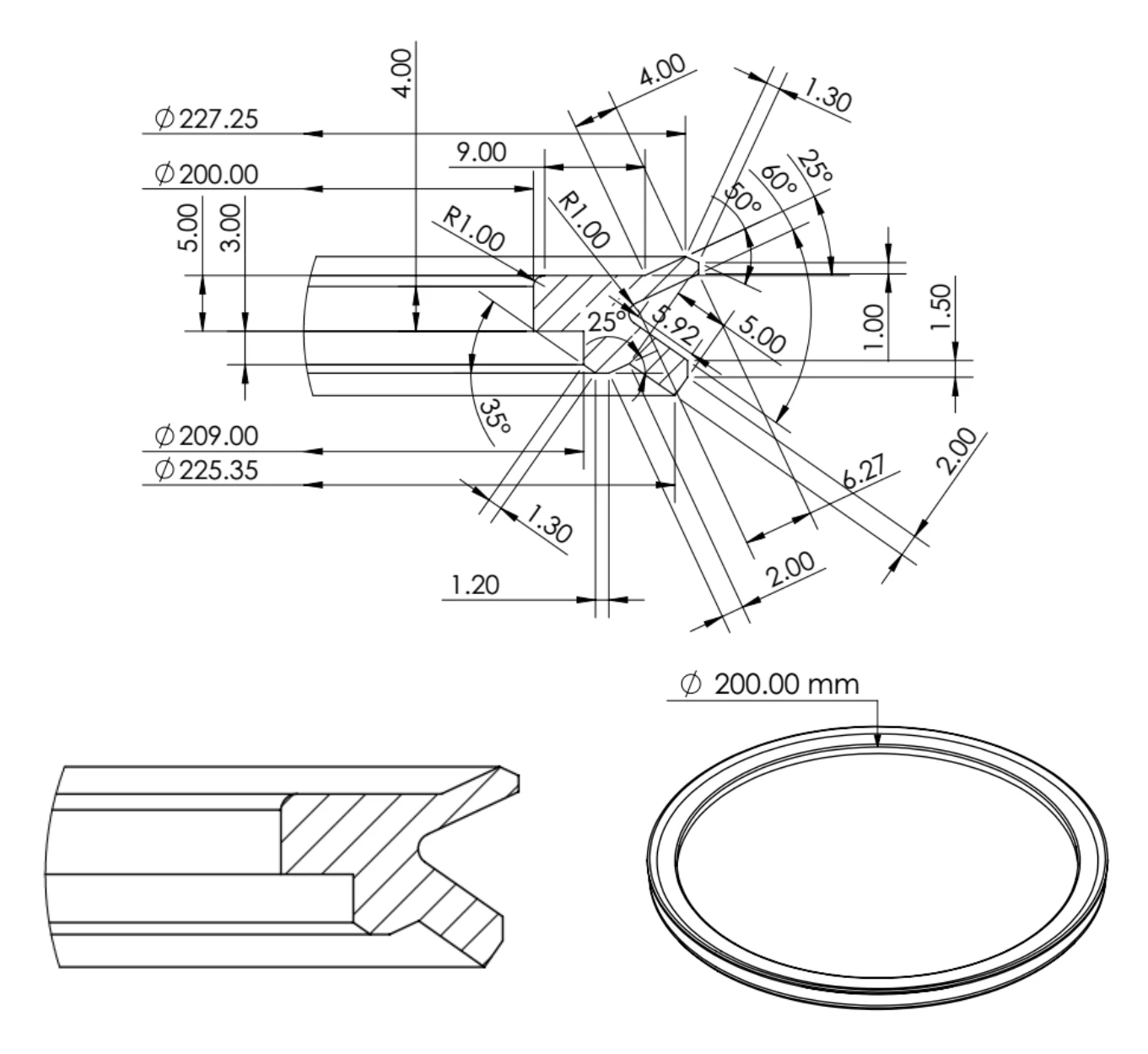

نقشه‌های ساخت: خروجی نقشه‌های دو بعدی اجرایی (مدل اسمبلی و تکه‌های تفکیک‌شده قالب) در قالب ANSI A4 با فرمت‌های DWG و PDF.
