مدلسازی و دیتیلینگ سازه فولادی دارای 4 سقف تیرچه کرومیت در نرم افزار Tekla Structures

این پروژه، شامل مدل‌سازی، دیتیلینگ و تهیه نقشه‌های اجرایی کارگاهی یک سازه فولادی دارای 4 سقف تیرچه کرومیت در نرم افزار تکلا استراکچرز است.

مشخصات پروژه:
زیربنای کل: 1719 متر مربع
وزن کل سازه: 78 تن
ارتفاع کل پروژه: 15 متر
سقف تیرچه کرومیت
سیستم سازه‌ای: قاب خمشی فولادی در یک راستا، قاب ساده با مهاربند همگرای فولادی ضربدری در راستای دیگر
اتصالات گیردار جوشی با ورق روسری و زیرسری (WFP)
اتصالات مفصلی جوشی با نبشی و ورق نشیمن

خدمات انجام شده:

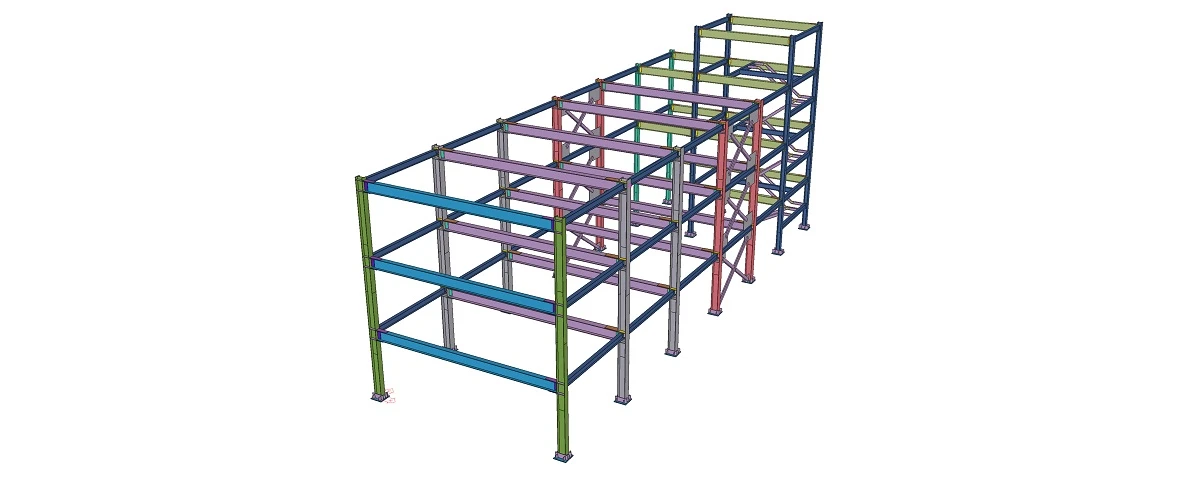

مدل‌سازی کامل (BIM) سازه و رفع تداخلات
دیتلینگ اتصالات

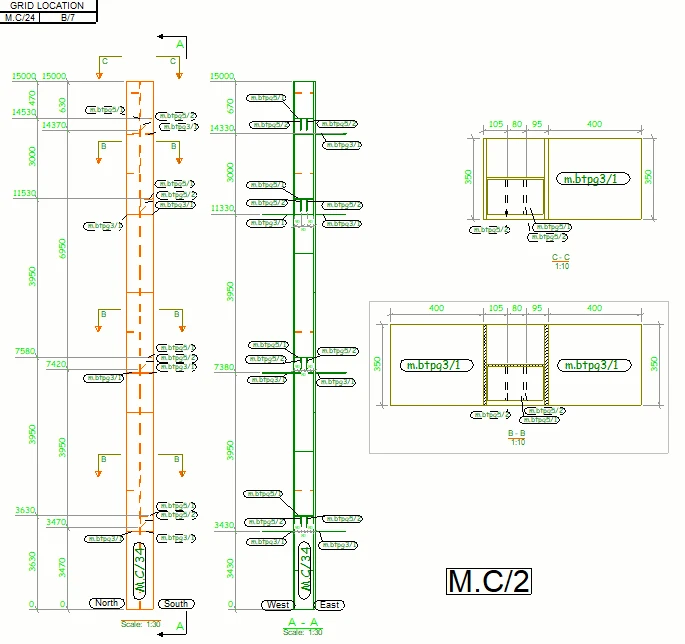

تهیه نقشه کارگاهی

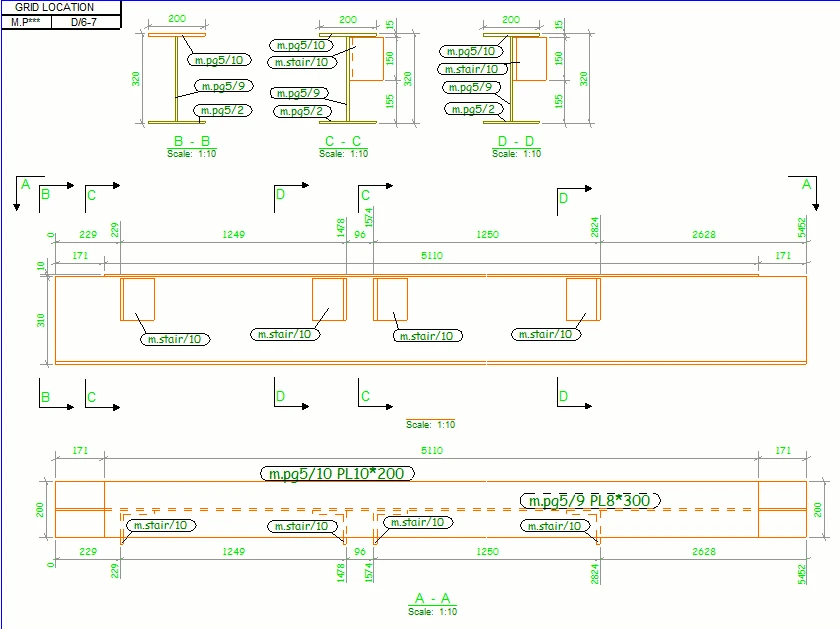

تهیه نقشه برشکاری، سوراخ‌‎کاری و مونتاژ (Single Part, Assembly)

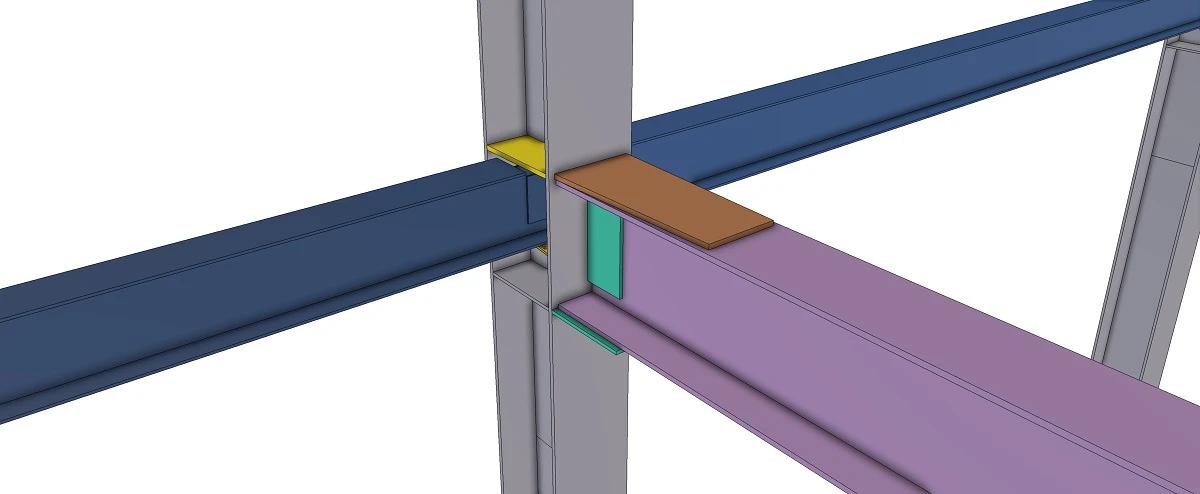

در این پروژه، گاست پلیت مهاربند با سخت‌کننده صفحه ستون تداخل داشت که رفع این مشکل، طول یا چیدمان سخت‌کننده‌ها تغییر پیدا کردند. در این پروژه، در اتصال تیرهای راستای Y به ستون، جهت جلوگیری از تداخل بال فوقانی تیر با ورق‌ پیوستگی ستون، بال تیر زبانه زده شد و قرار شد آن ورق پیوستگی در کارگاه به ستون جوش شود.

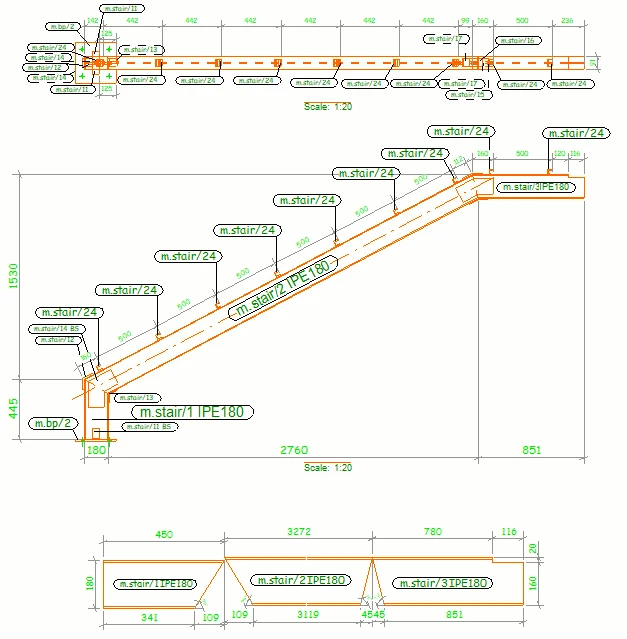

تیر نیم طبقه پله تا ستون مجاور در فضای آسانسور امتداد پیدا کرده و با اتصال مفصلی به آن ستون متصل شد.
