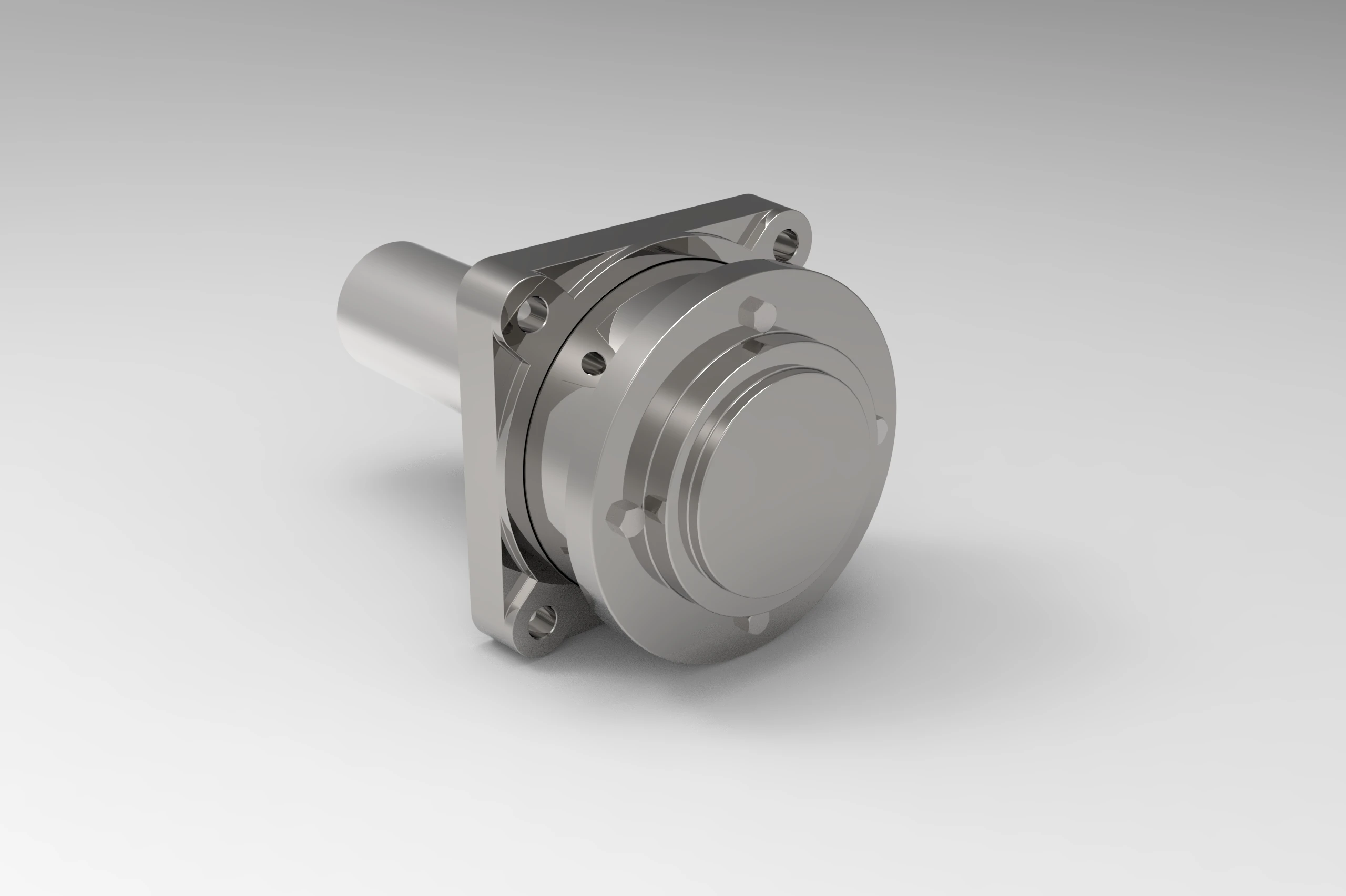

نمونه کار مدلسازی و مونتاژ مجموعه یاتاقان فلنج‌دار (Flange Bearing Housing Unit) به همراه نمای انفجاری

مراحل انجام پروژه:
مدلسازی سه‌بعدی دقیق تمامی قطعات به‌صورت جداگانه در محیط Part نرم افزار اینونتور Autodesk Inventor
اعمال قیود مونتاژی (Assembly Constraints) برای جایگذاری صحیح قطعات
طراحی محل قرارگیری بلبرینگ و نشیمن‌گاه‌های دقیق
استفاده از اتصالات استاندارد (پیچ‌ها و رینگ‌ها)

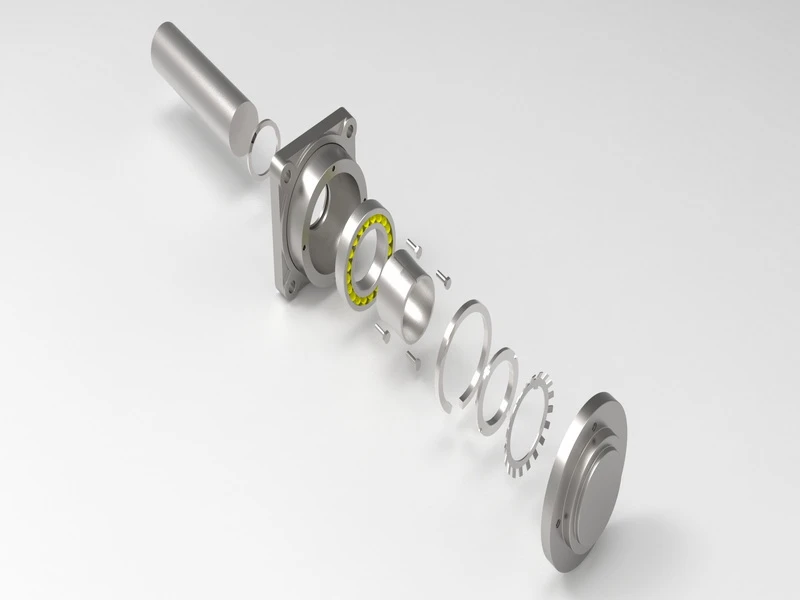

ایجاد نمای انفجاری (Exploded View) جهت نمایش ترتیب مونتاژ قطعات
تهیه رندر نهایی برای ارائه صنعتی و مستندسازی پروژه

ویژگی‌های فنی پروژه:
طراحی پارامتریک و قابل ویرایش
رعایت تلرانس‌های مونتاژی در محل نشیمن بلبرینگ
تفکیک کامل قطعات برای ساخت و تولید
آماده‌سازی برای تهیه نقشه‌های ساخت (Drawing)

هدف پروژه:
نمایش توانایی در طراحی مکانیزم‌های مونتاژی، مدلسازی قطعات صنعتی، و ایجاد مستندات فنی در نرم افزار Inventor
