نمونه کار طراحی سهبعدی سازه فریم فلزی در SolidWorks
نمونه کار طراحی سهبعدی سازه فریم فلزی در SolidWorks

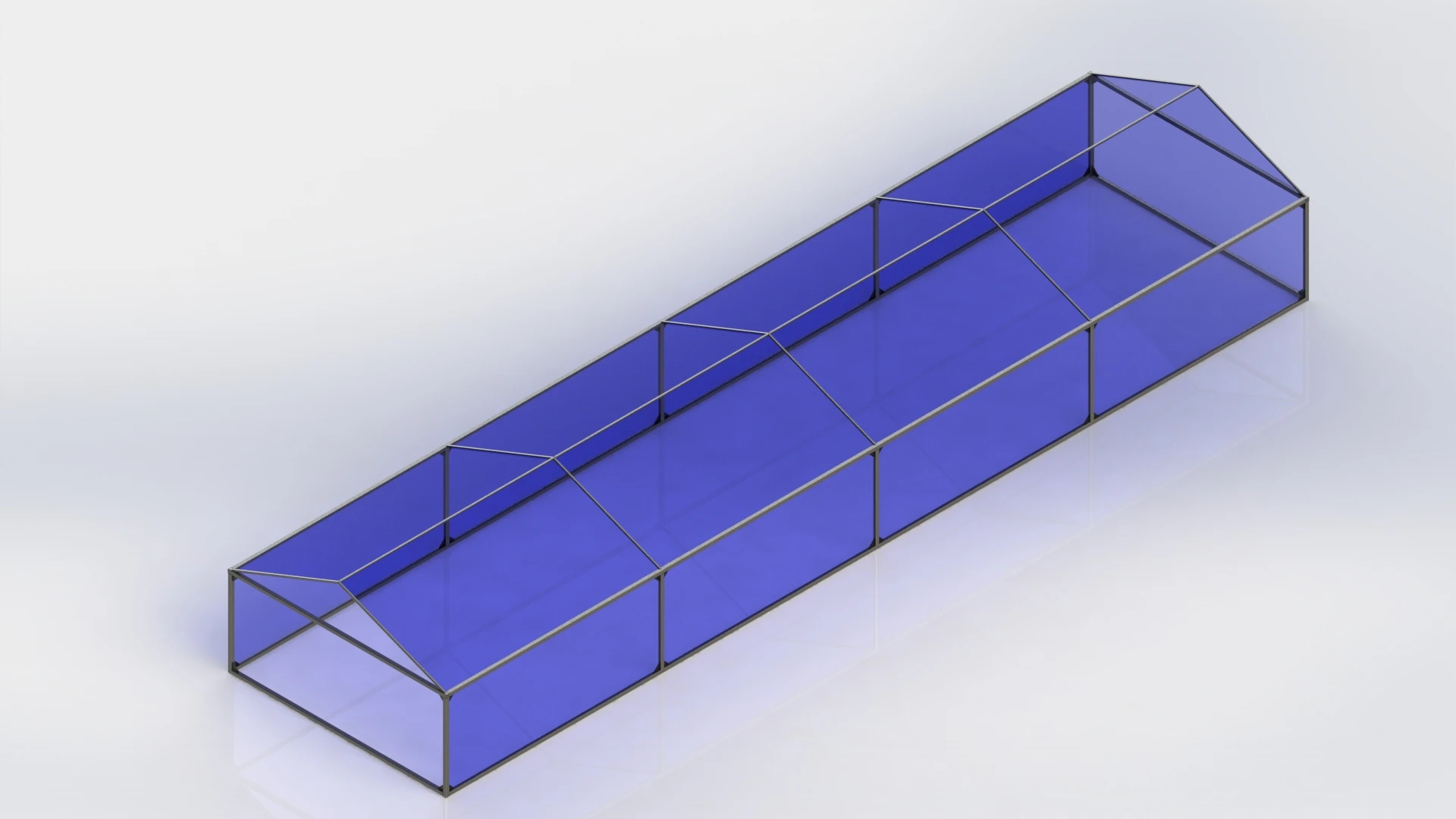

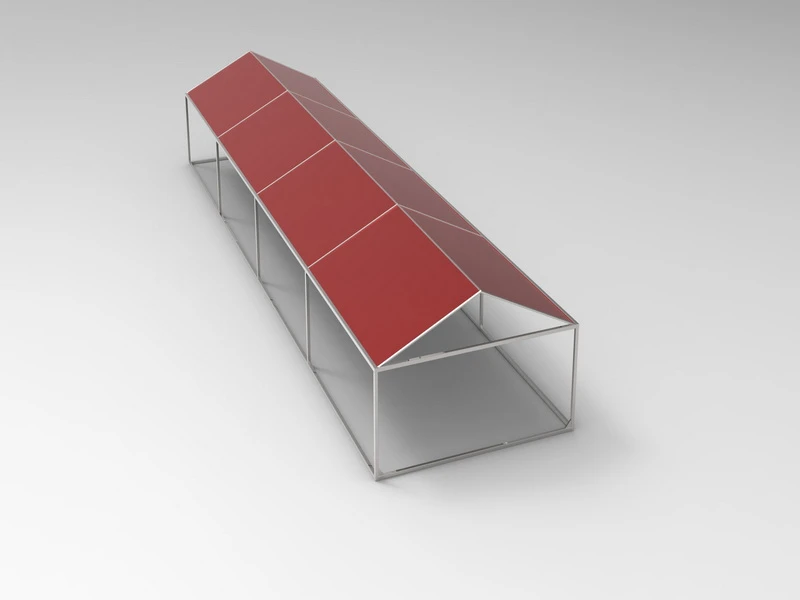

در این پروژه، یک سازه سهبعدی با ساختار فریم فلزی در نرمافزار SolidWorks طراحی و مدلسازی شده است. این مدل شامل یک اسکلت سازهای با پروفیلهای فلزی و سطوح پوششی شفاف است که با هدف نمایش نحوه طراحی سازههای سبک و ماژولار ایجاد شده است. در فرآیند طراحی، ابتدا اسکلت اصلی با استفاده از ابزارهای مدلسازی و ساختارهای پروفیلی ایجاد شده و سپس اجزای تقویتی و مهاربندها برای افزایش استحکام سازه به آن افزوده شدهاند.
در این پروژه تلاش شده است تا علاوه بر ایجاد یک مدل سهبعدی دقیق، اصول طراحی سازهای مانند توزیع مناسب اعضای نگهدارنده، ایجاد مهاربندهای مورب و تقسیمبندی سازه برای افزایش پایداری نیز رعایت شود. همچنین از قابلیتهای مونتاژ و مدیریت اجزا در SolidWorks برای سازماندهی بهتر قطعات استفاده شده است.
هدف از انجام این پروژه نمایش توانایی در مدلسازی سهبعدی سازهها، طراحی فریمهای مهندسی و استفاده از قابلیتهای نرمافزار SolidWorks در ایجاد مدلهای دقیق و قابل ارائه برای پروژههای صنعتی و معماری است.
19 اردیبهشت 1405
مهارتهای استفاده شده
3D Modelling 3D Rendering Solidworks CATIA Autodesk Inventor
