نمونه کار مدلسازی دقیق پروانه پمپ ایمپلر صنعتی (Industrial Impeller) با هندسه پیچیده

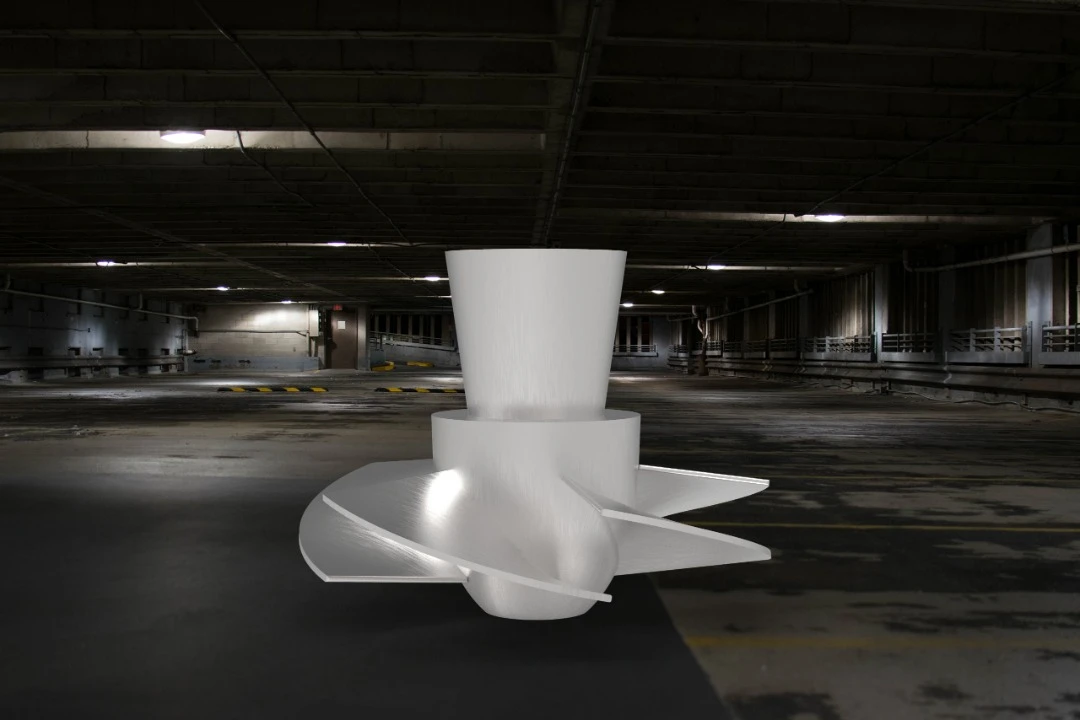

در این پروژه، یک ایمپلر صنعتی (Industrial Impeller) با هندسه پیچیده و پره‌های سه‌بعدی در نرم‌افزار CATIA به‌صورت کامل طراحی و مدلسازی شده است. هدف از این مدل‌سازی، ایجاد یک قطعه چرخان دقیق برای کاربردهای جریان‌سازی، پمپاژ سیال یا سیستم‌های توربینی بوده است.

فرآیند طراحی شامل موارد زیر بوده است:
ایجاد هندسه اولیه با استفاده از Generative Shape Design (GSD)

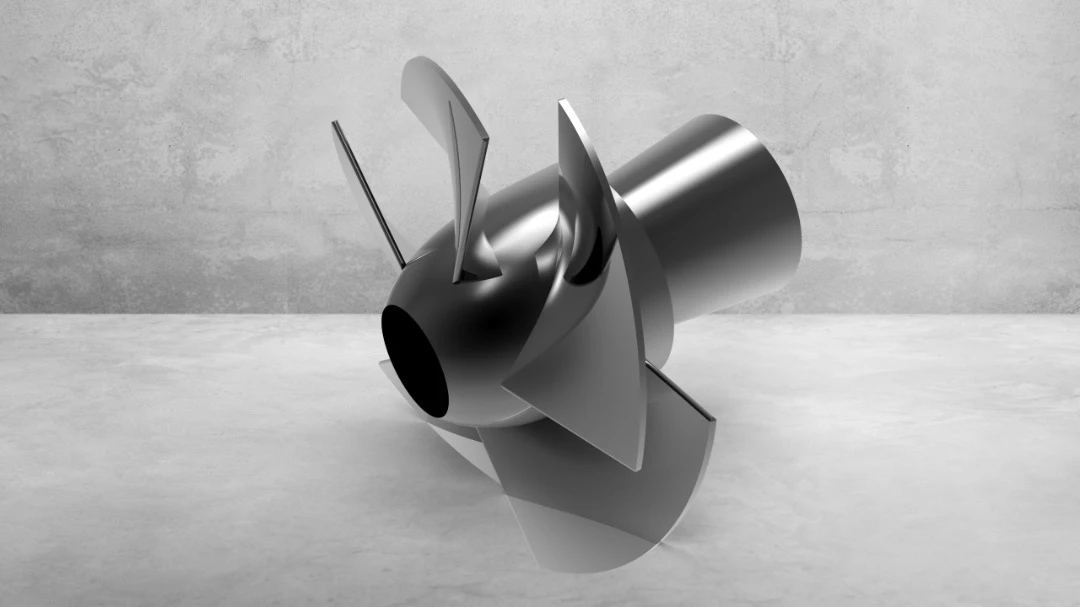

طراحی سه‌بعدی پره‌ها با سطوح پیچیده و پروفایل‌های منحنی
کنترل زاویه خروجی و ورودی پره‌ها جهت ایجاد جریان مناسب
مدلسازی دقیق هاب مرکزی، شفت‌سیات و اتصالات داخلی

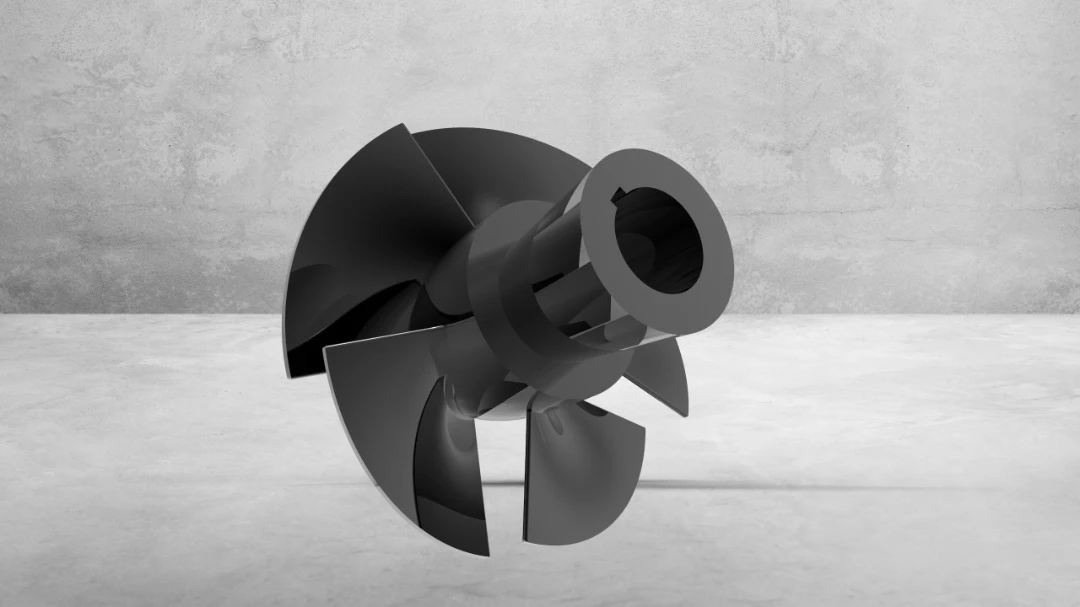

رندرینگ نهایی جهت ارائه بصری حرفه‌ای مدل

این پروژه نشان‌دهنده توانایی در:
طراحی قطعات دوار با هندسه پیچیده
کار با سطوح پیشرفته در CATIA
ایجاد مدل‌های قابل تولید و مهندسی شده
آماده‌سازی خروجی‌های رندر و Presentation

این نمونه‌کار برای نمایش مهارت در طراحی صنعتی، مدلسازی دقیق و تحلیل‌پذیر بودن قطعات مکانیکی تهیه شده است.
