مدل‌سازی و تحلیل پخش بار (Load Flow) شبکه قدرت ۱۱ باسه در DIgSILENT PowerFactory

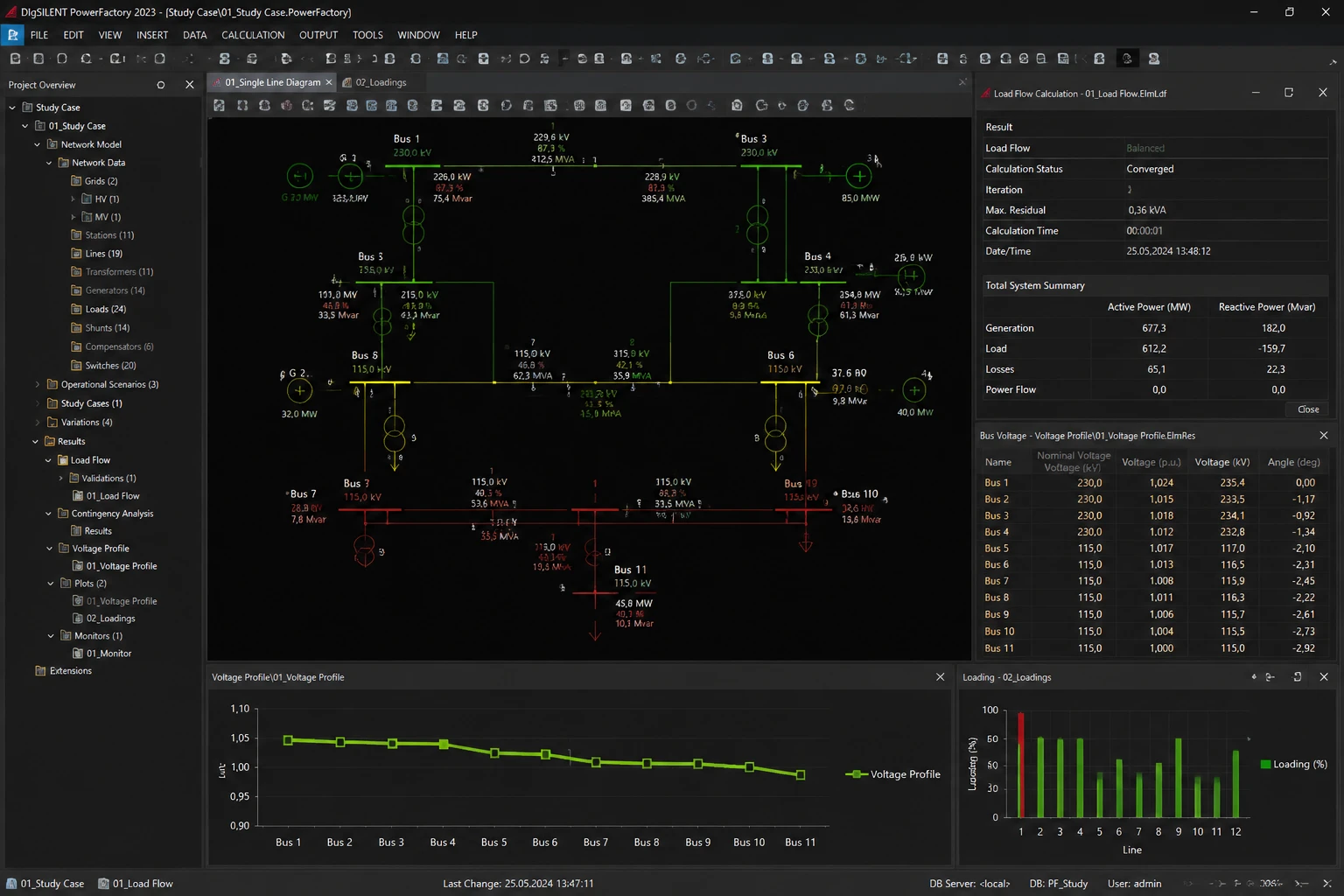

این تصویر نمایانگر شبیه‌سازی و تحلیل یک شبکه قدرت (شامل ۱۱ شین با سطوح ولتاژ ۲۳۰ و ۱۱۵ کیلوولت) در نرم‌افزار تخصصی DIgSILENT PowerFactory 2023 است. در این پروژه، دیاگرام تک‌خطی (SLD) سیستم شامل ژنراتورها، ترانسفورماتورها، خطوط انتقال و بارها مدل‌سازی شده است. محاسبات پخش بار (Load Flow) با موفقیت و همگرایی (Converged) انجام شده و نتایج جامع سیستم از جمله توان اکتیو و راکتیو (تولید، مصرف و تلفات) استخراج شده است. همچنین، پنل‌های گزارش‌گیری شامل جدول و نمودار پروفایل ولتاژ (Voltage Profile) شین‌ها و نمودار ستونی درصد بارگذاری خطوط (Line Loadings) برای تحلیل دقیق وضعیت پایداری و عملکرد تجهیزات شبکه ایجاد شده است.
