شبیه‌سازی دینامیکی و تحلیل پایداری گذرا (Transient Stability) در یک شبکه قدرت ۳ باسه با نرم‌افزار DIgSILENT

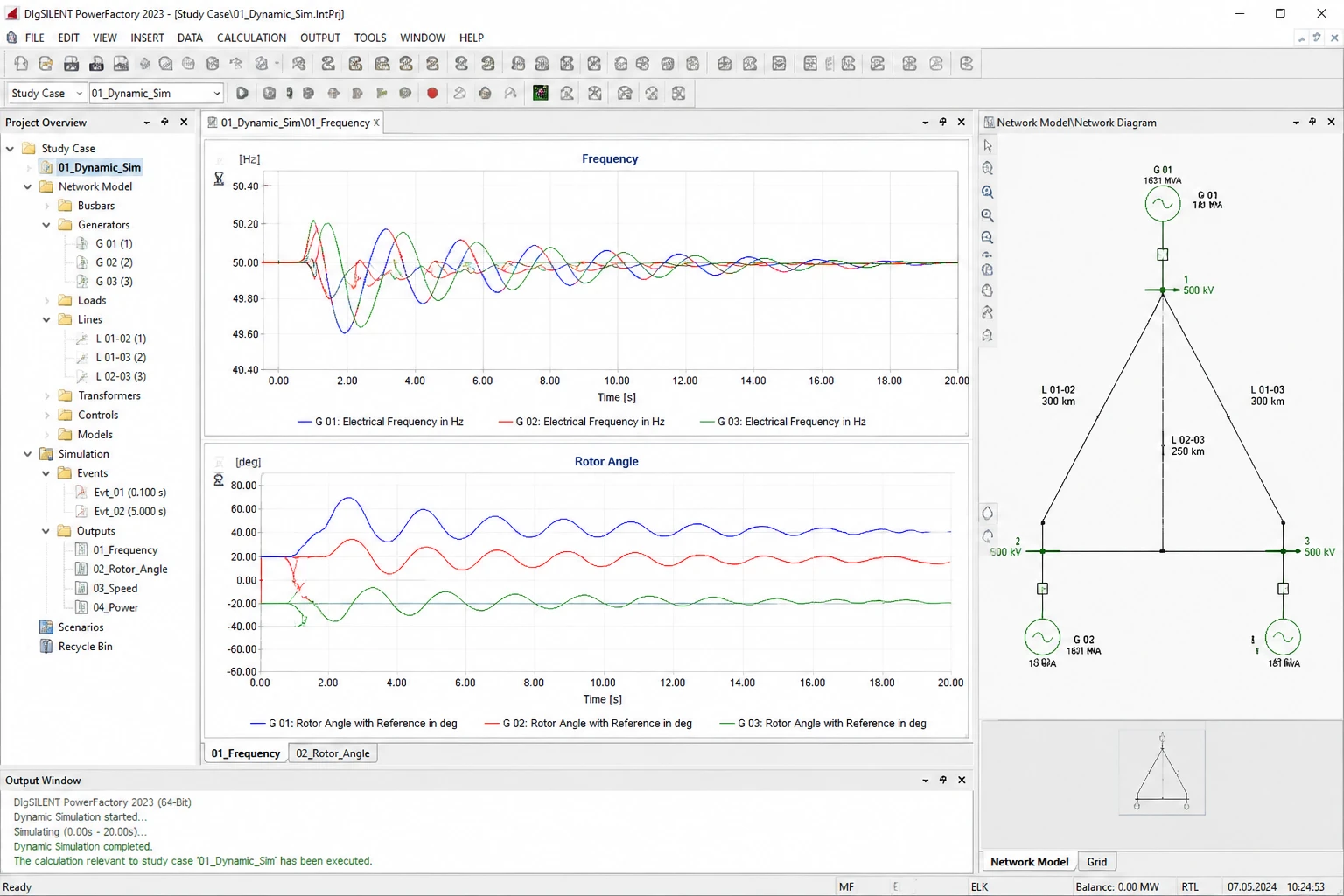

این تصویر نمایانگر اجرای موفقیت‌آمیز یک پروژه شبیه‌سازی دینامیکی (Dynamic Simulation) در نرم‌افزار قدرتمند DIgSILENT PowerFactory 2023 است. در این پروژه، یک شبکه قدرت شامل ۳ باس‌بار با سطح ولتاژ 500کیلوولت، ۳ ژنراتور سنکرون (G01, G02, G03) و سه خط انتقال (با طول‌های 250و 300کیلومتر) به صورت گرافیکی و تک‌خطی مدل‌سازی شده است.
هدف اصلی این مطالعه بررسی رفتار دینامیکی سیستم در برابر اختلالات است؛ به طوری که دو رویداد (Event) در زمان‌های 0.100و 5.000ثانیه تعریف شده‌اند. نمودارهای رسم شده در مرکز تصویر، پاسخ سیستم را در یک بازه زمانی 20ثانیه‌ای نشان می‌دهند. در نمودار بالا، نوسانات «فرکانس الکتریکی» ژنراتورها و در نمودار پایین، نوسانات «زاویه روتور» آن‌ها ترسیم شده است. همان‌طور که مشاهده می‌شود، سیستم پس از تجربه نوسانات حالت گذرا، به خوبی میرا شده و مجدداً به پایداری فرکانسی و زاویه‌ای رسیده است.
