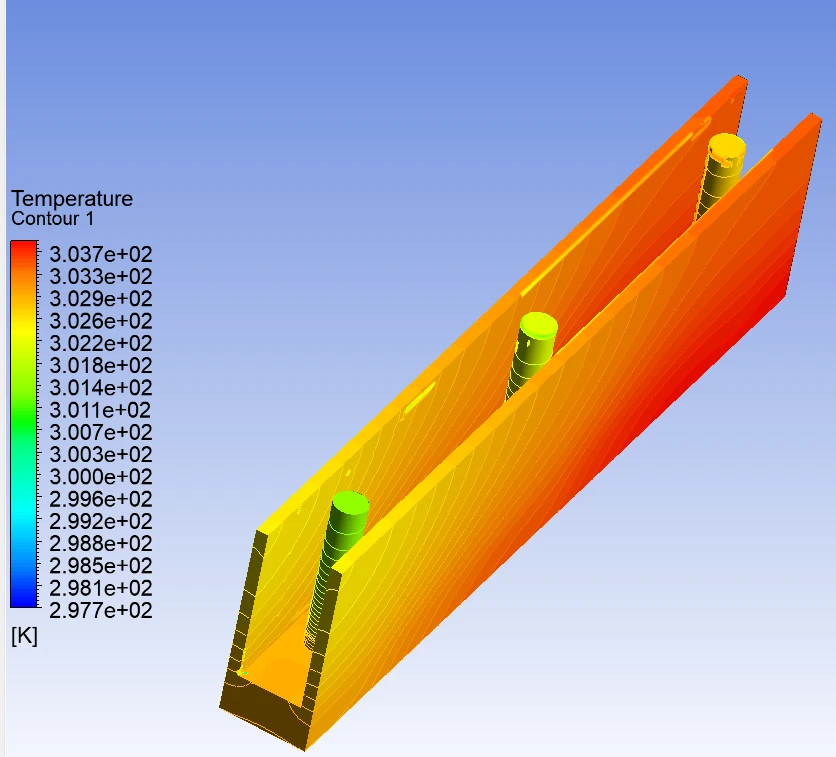

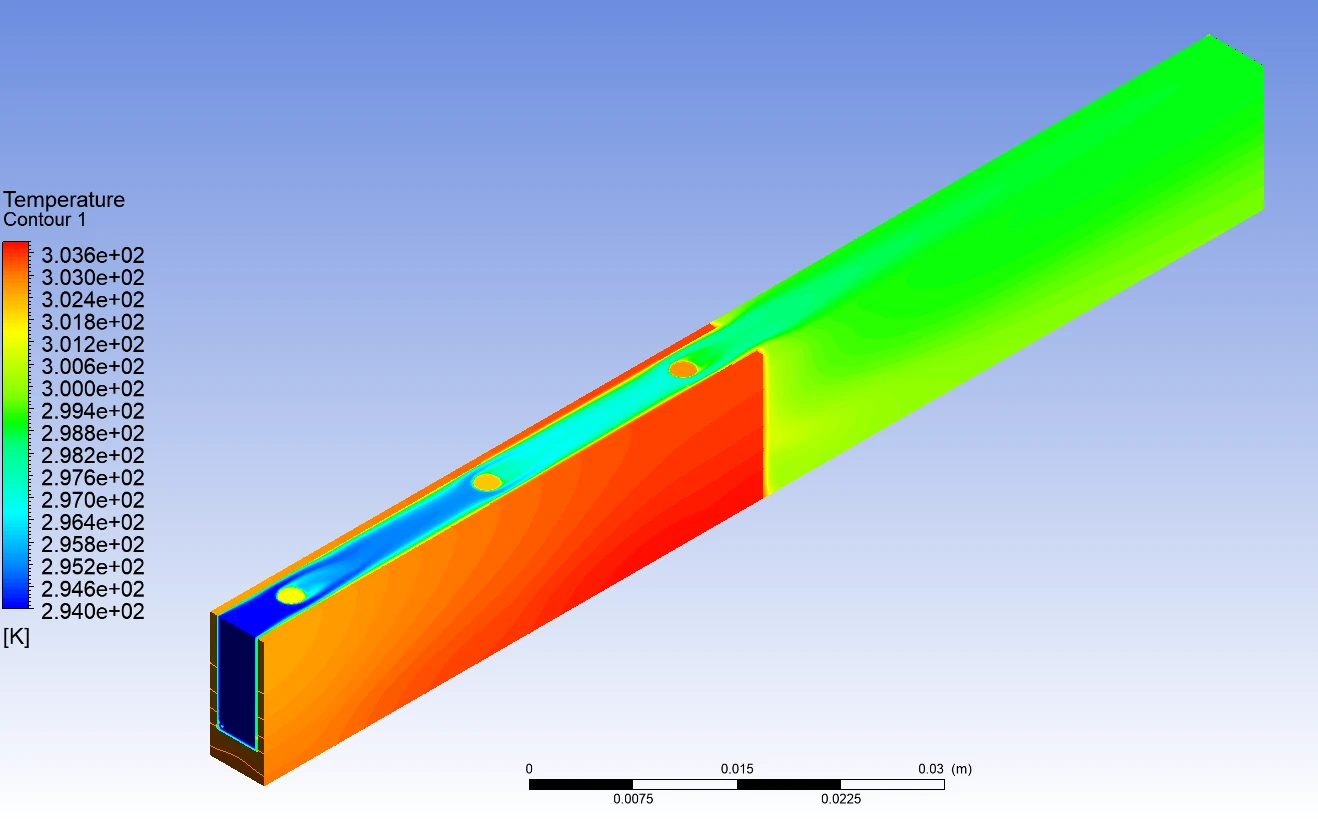

شبیه سازی Heatsink با جریان برخوردی

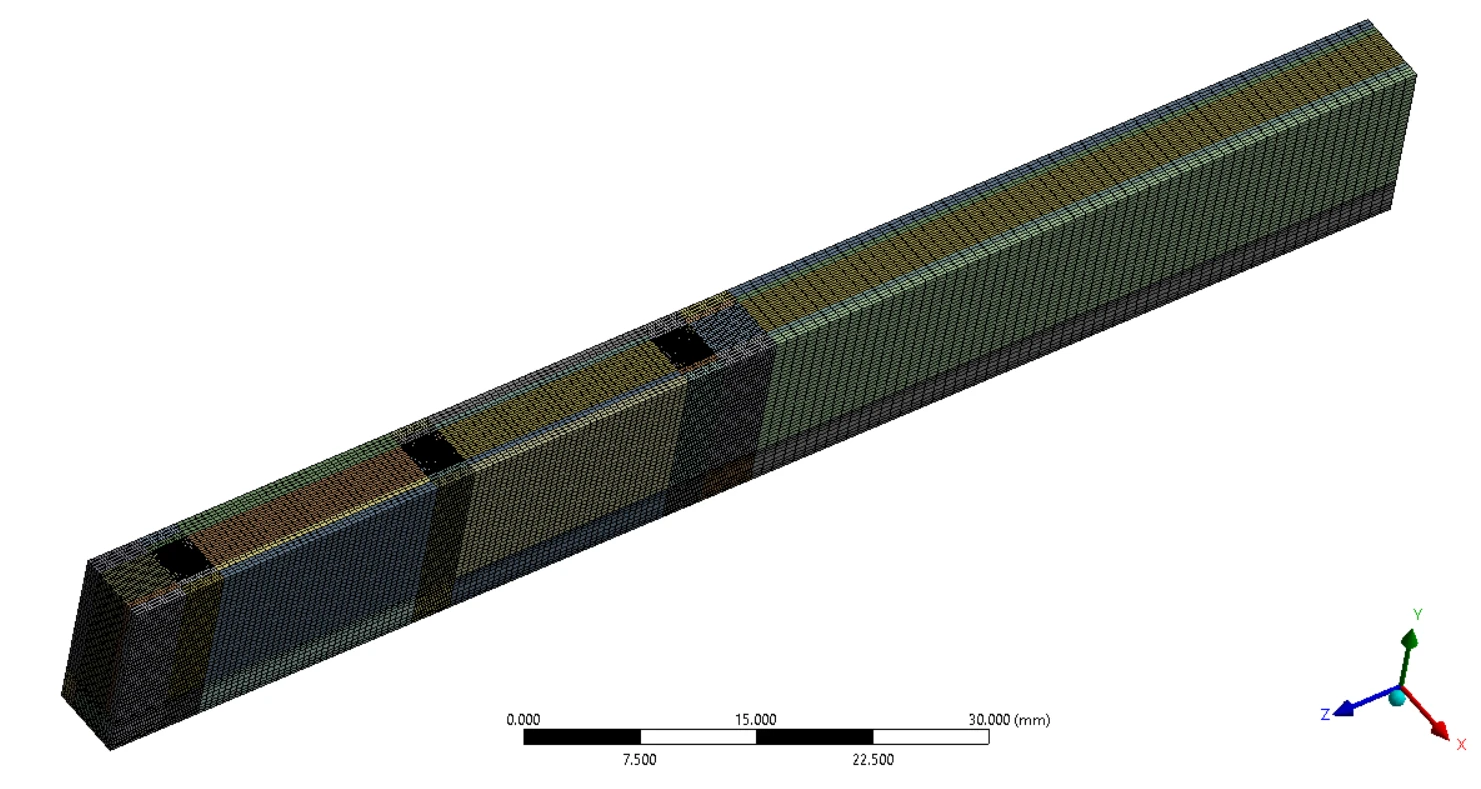

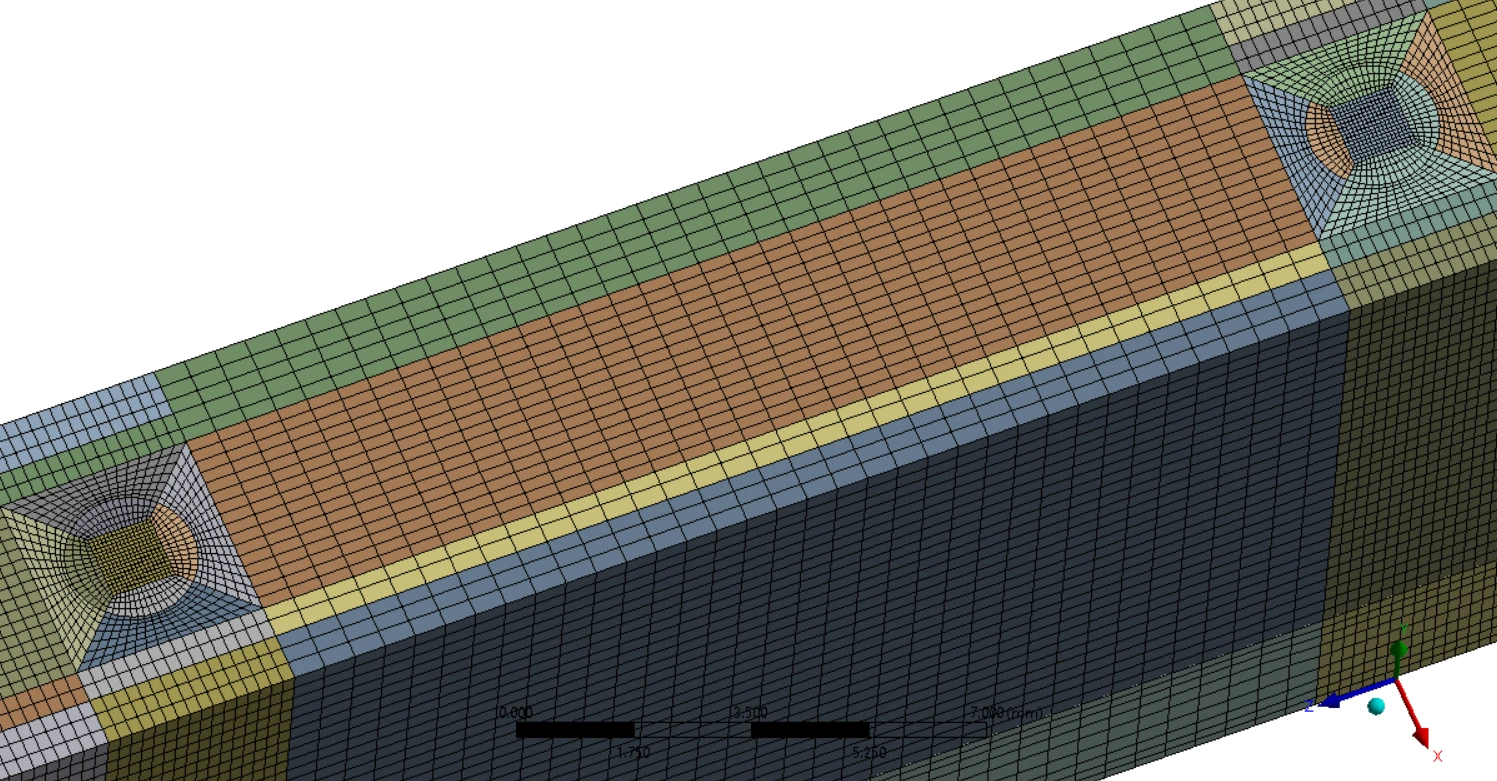

این شبیه سازی با استفاده از نرم افزار ANSYS FLUINT انجام شده است و مش بندی هندسه نیز در ANSYS Meshing تولید شده است.
جریان از بالا وارد Heatsink میشود و از دو طرف خارج میشود.
شرط مرزی ورودی به صورت mass flow rate و به اندازه 0.00092Kg/s
شرط مرزی خروجی: pressure Outlet
شار حرارتی ورودی به اندازه 18750W/m^2 به کف Heatsink وارد میشود.
